Informazioni di Base.
Model No.
YB-520
Tipo determinato
Elettrico
Tipo di materiale
Polvere
imballaggio
Cartoni
Materiale da imballaggio
Film
hs
8422309090
Pacchetto di Trasporto
Wooden Box by Sea
Marchio
Yongbo
Origine
Ruian
Capacità di Produzione
2000 Sets/Year
Descrizione del Prodotto
YB-520 confezionatrice orizzontale - quattro stazioni
Introduzione alle attrezzature
1. Alimentazione tazze: Dopo che il contenitore di carta è stato contato dal telaio di conteggio tazze, cade e scorre sul tavolo tazze. Dopo che l'occhio ottico rileva una tazza, il meccanismo di rotazione della tazza fa passare la tazza di carta sulla corda e la invia alla sommità della punta di saldatura a caldo;
2. Alimentazione film: Quando l'occhio ottico rileva una coppa, invia un impulso al servocomando dopo essere stato riconosciuto dal programma PLC, ed invia la corrispondente pellicola di lunghezza secondo il diverso calibro della coppa;
3. Termosaldatura: La bocca di aria calda si apre, la tazza si chiude, la spoletta si chiude, e il coltello termosaldante sigilla la pellicola per completare il processo di sigillatura della sacca;
Uscita coppa: La coppa sigillata cade sul pannello trasportatore posteriore, e tazze di specifiche diverse vengono fatte cadere nella scatola dalla corrispondente uscita tazza secondo la funzione di memoria del programma PLC per completare la raccolta coppa.
Caratteristiche del meccanismo di equipaggiamento(1)
L'utilizzo di un'esecuzione meccanica e pneumatica rende l'incisione più salda e bella. Rispetto alle macchine di altri fornitori, il rumore è minore, le vibrazioni della macchina sono minori e la regolazione è più comoda. Inoltre, la fresa utilizza materiali speciali e un processo di tempra per rendere la fresa più durevole, e si possono utilizzare efficacemente pellicole di PE, OPP, PP, POF e altri tipi di pellicole di confezionamento. E il coltello di taglio attraversa il drago bollente del ferro, che rende la macchina di confezionamento efficacemente impedire che la pellicola si attacca durante la corsa, ed è più conveniente da pulire.
Caratteristiche del meccanismo di equipaggiamento(2)
Il design del meccanismo di alimentazione della pellicola del servomotore rende l'alimentazione della pellicola più precisa. Quando viene prodotto online con più unità di macchine per tazze di carta, la lunghezza della pellicola può essere impostata in gruppi, il che è più adatto per tazze di carta di dimensioni e dimensioni di confezionamento differenti e consente di risparmiare materiali di pellicola.
Caratteristiche del meccanismo di equipaggiamento(3)
Il meccanismo di supporto del film assume la forma di supporto a pavimento, più comodo e più veloce delle macchine tradizionali per la filettatura e il caricamento del film. Può sopportare il peso della pellicola e ha meno restrizioni sulle dimensioni dei materiali in pellicola, e può essere caricato con pellicola di imballaggio più grande.
Caratteristiche del meccanismo di equipaggiamento(4)
Il controller programmabile PLC di marca internazionale importato e l'interfaccia uomo-macchina touch rendono il funzionamento più semplice.
Dieci vantaggi delle attrezzature
Parametri tecnici dell'attrezzatura - quattro stazioni
Schema di quattro stazioni di attrezzatura
Parametri tecnici dell'attrezzatura - due stazioni
Parametri tecnici dell'attrezzatura - sei stazioni
Introduzione in fabbrica:
Introduzione alle attrezzature
1. Alimentazione tazze: Dopo che il contenitore di carta è stato contato dal telaio di conteggio tazze, cade e scorre sul tavolo tazze. Dopo che l'occhio ottico rileva una tazza, il meccanismo di rotazione della tazza fa passare la tazza di carta sulla corda e la invia alla sommità della punta di saldatura a caldo;
2. Alimentazione film: Quando l'occhio ottico rileva una coppa, invia un impulso al servocomando dopo essere stato riconosciuto dal programma PLC, ed invia la corrispondente pellicola di lunghezza secondo il diverso calibro della coppa;
3. Termosaldatura: La bocca di aria calda si apre, la tazza si chiude, la spoletta si chiude, e il coltello termosaldante sigilla la pellicola per completare il processo di sigillatura della sacca;
Uscita coppa: La coppa sigillata cade sul pannello trasportatore posteriore, e tazze di specifiche diverse vengono fatte cadere nella scatola dalla corrispondente uscita tazza secondo la funzione di memoria del programma PLC per completare la raccolta coppa.

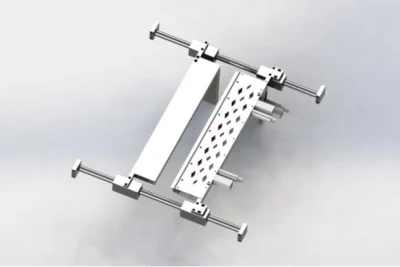

Caratteristiche del meccanismo di equipaggiamento(1)
L'utilizzo di un'esecuzione meccanica e pneumatica rende l'incisione più salda e bella. Rispetto alle macchine di altri fornitori, il rumore è minore, le vibrazioni della macchina sono minori e la regolazione è più comoda. Inoltre, la fresa utilizza materiali speciali e un processo di tempra per rendere la fresa più durevole, e si possono utilizzare efficacemente pellicole di PE, OPP, PP, POF e altri tipi di pellicole di confezionamento. E il coltello di taglio attraversa il drago bollente del ferro, che rende la macchina di confezionamento efficacemente impedire che la pellicola si attacca durante la corsa, ed è più conveniente da pulire.

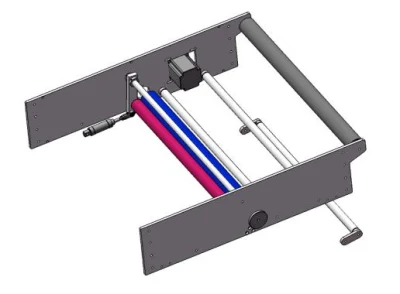

Caratteristiche del meccanismo di equipaggiamento(2)
Il design del meccanismo di alimentazione della pellicola del servomotore rende l'alimentazione della pellicola più precisa. Quando viene prodotto online con più unità di macchine per tazze di carta, la lunghezza della pellicola può essere impostata in gruppi, il che è più adatto per tazze di carta di dimensioni e dimensioni di confezionamento differenti e consente di risparmiare materiali di pellicola.

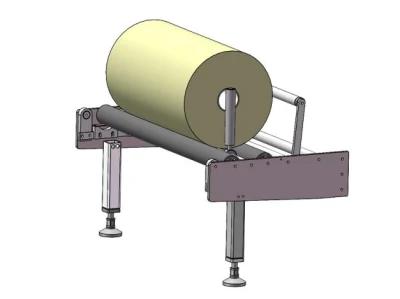

Caratteristiche del meccanismo di equipaggiamento(3)
Il meccanismo di supporto del film assume la forma di supporto a pavimento, più comodo e più veloce delle macchine tradizionali per la filettatura e il caricamento del film. Può sopportare il peso della pellicola e ha meno restrizioni sulle dimensioni dei materiali in pellicola, e può essere caricato con pellicola di imballaggio più grande.
Caratteristiche del meccanismo di equipaggiamento(4)
Il controller programmabile PLC di marca internazionale importato e l'interfaccia uomo-macchina touch rendono il funzionamento più semplice.
Dieci vantaggi delle attrezzature
- 4 controllo indipendente del motore (il servomotore viene utilizzato per il meccanismo di alimentazione, che può alimentare, scaricare e raccogliere i rifiuti)
- Controller di movimento per una risposta rapida a vari comandi
- Posizionamento preciso dei prodotti
- Il modulo di comando indipendente della temperatura controlla la temperatura e il riscaldamento è più stabile e uniforme
- l'acciaio inossidabile 304 viene utilizzato per la parte a contatto con il prodotto
- Tutti i componenti elettrici hanno utilizzato marchi internazionali
- Funzione sacchetto anti-vuoto: Iniziare con il materiale e fermarsi senza materiale, conservare la pellicola di imballaggio e prevenire lo scarico e lo spreco prematuro della pellicola di imballaggio
- Una macchina può produrre specifiche e dimensioni diverse macchine di tazze di carta in linea
- Allarme di arresto automatico per pressione dell'aria insufficiente dell'attrezzatura a. ridurre gli sprechi di materiale
- Ha collaborato con i produttori nazionali di tazze di carta di prima linea per molti anni, e ha collaborato con molti produttori nazionali di tazze di carta per far sentire gli utenti più a proprio agio e avere una qualità stabile e affidabile.
Parametri tecnici dell'attrezzatura - quattro stazioni
| Modello | YB-520B | |
| Velocità | 10-15 sacchetto/min(le caratteristiche dei prodotti e delle membrane possono influire sul uscita della macchina) | |
| Dimensione fondo tazza | Ø65-Ø100,Ø100-Ø145 | |
| Altezza pacchetto | 250----550mm | |
| Materiale pellicola di imballaggio | OPP PP PP PP POF | |
| Spessore della pellicola di imballaggio | 15----30um | |
| Potenza totale | 2,8 KW | |
| Alimentazione elettrica | 220 V 50 HZ | |
| Alimentazione aria | ≥0.5 MPa | |
| Peso | 800 kg | |
| Dimensioni macchina | 6000*1600*1730mm dimensioni macchina 1610*1600*1730 |
Schema di quattro stazioni di attrezzatura
Parametri tecnici dell'attrezzatura - due stazioni
| Modello | YB-520B |
| Velocità | 10-20 sacchetto/min(le caratteristiche dei prodotti e delle membrane possono influire sul uscita della macchina) |
| Dimensione fondo tazza | Ø65-Ø100,Ø100-Ø145 |
| Altezza pacchetto | 250----550mm |
| Materiale pellicola di imballaggio | OPP PP PP PP POF |
| Spessore della pellicola di imballaggio | 15----30um |
| Potenza totale | 2,8 KW |
| Alimentazione elettrica | 220 V 50 HZ |
| Alimentazione aria | ≥0.5 MPa |
| Peso | 650 kg |
| Dimensioni macchina | 4000*1600*1730mm dimensioni macchina 1610*1600*1730 |
Parametri tecnici dell'attrezzatura - sei stazioni
| Modello | YB-520B |
| Velocità | 10-15 sacchetto/min(le caratteristiche dei prodotti e delle membrane possono influire sul uscita della macchina) |
| Dimensione fondo tazza | Ø65-Ø100,Ø100-Ø145 |
| Altezza pacchetto | 250----550mm |
| Materiale pellicola di imballaggio | OPP PP PP PP POF |
| Spessore della pellicola di imballaggio | 15----30um |
| Potenza totale | 2,8 KW |
| Alimentazione elettrica | 220 V 50 HZ |
| Alimentazione aria | ≥0.5 MPa |
| Peso | 950 kg |
| Dimensioni macchina | 8000*1600*1730mm dimensioni macchina 1610*1600*1730 |
| parti | marchio | numero | Luogo di origine |
| PLC | Schneide r | 1 set | Francia |
| Schermo a sfioramento | Schneide r | 1 pz | Francia |
| Modello di controllo della temperatura | Schneide r | 1 pz | Francia |
| servomotore | /Delta/Schneide r | 1 set | Cina/Francia |
| Interruttore fotoelettrico | Schneide r | 6 pz | Francia |
| Relè intermedio | Schneide r | 6 pz | Francia |
| Componenti pneumatici principali | Runjia | 1 set | Cina |
Nota: Quanto sopra è solo a scopo di riferimento, fare riferimento alla configurazione effettiva dell'attrezzatura. | |||
